1. Características Técnicas do rebolo Diamantado 4A2R

Dimensões

• Diâmetro externo: 150 mm
• Espessura da camada diamantada: 4 mm
• Largura ativa (anel de corte): 1,6 mm
• Furo central: 20 mm
• Perfil: 4A2R (pires fino / prato reto modificado)

Abrasivo

• Grão: D46
  • Grão grosso, ideal para desbaste rápido e remoção agressiva.
• Concentração: C75
  • Concentração média-alta, garantindo boa vida útil e corte eficiente.

Liga

• Normalmente resinóide (R)
  • Corta mais frio
  • Menos vibração
  • Ideal para afiação de ferramentas de metal duro

Código T10

• Indica ângulo/espessura especial da borda ativa, usado para afiação de perfis específicos.

2. Finalidades e Aplicações

O rebolo 4A2R D46 C75 é indicado para:

Afiação de:

• Fresas de metal duro (Wídia)
• Serras de Wídia
• Ferramentas de corte com geometria fina
• Insertos e lâminas de metal duro
• Perfis especiais que exigem borda estreita (1,6 mm)

Processos típicos

• Desbaste inicial de fresas
• Correção de ângulos
• Afiação de topo e flanco
• Retífica de canais estreitos

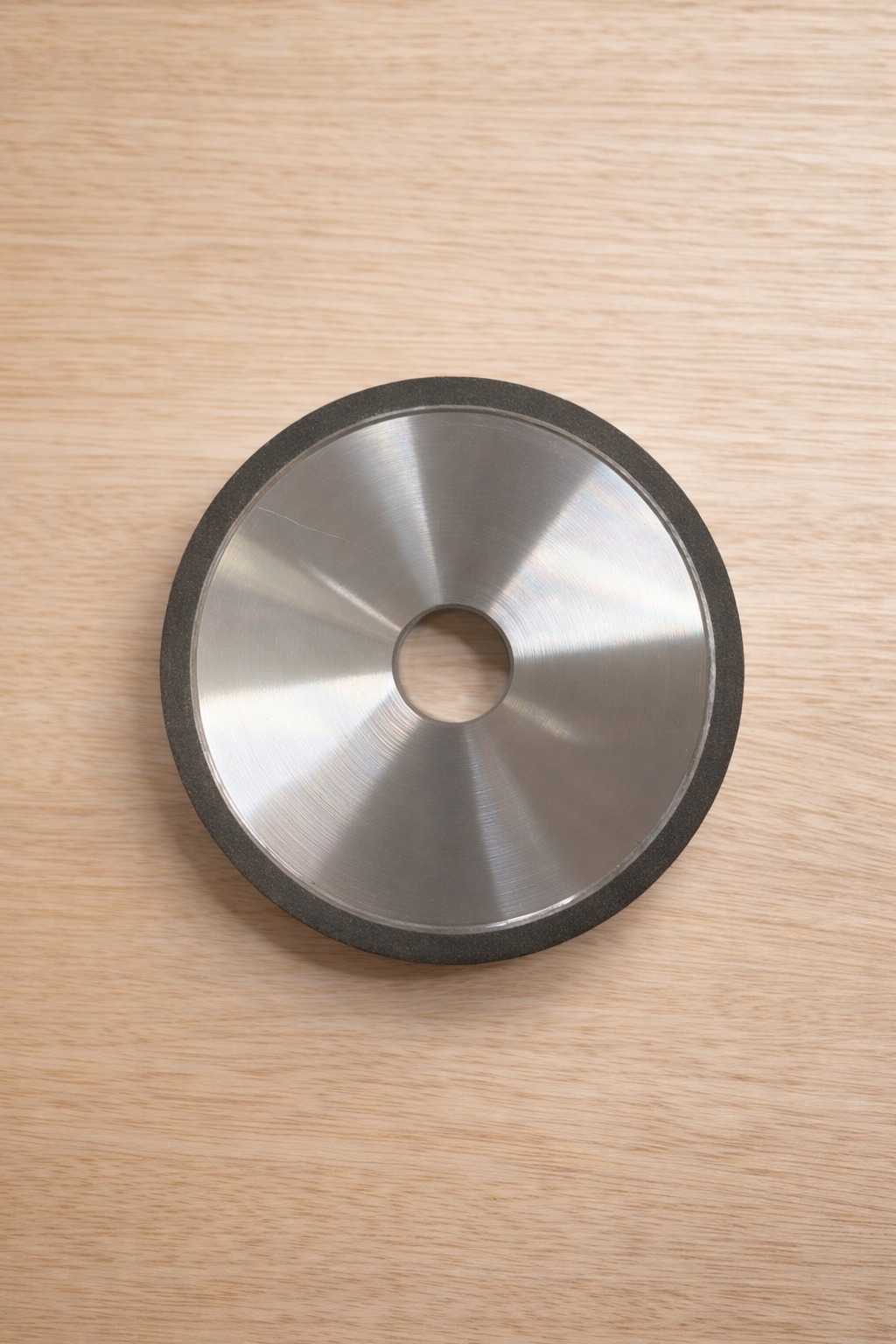

3. Aparência

• Corpo metálico (alumínio ou aço)
• Anel diamantado estreito (1,6 mm)
• Formato pires fino (4A2R)
• Acabamento polido no corpo e fosco na camada diamantada
• Perfil frontal plano com leve inclinação característica do 4A2

4. Desempenho

Grão D46

• Remoção agressiva
• Ideal para desbaste rápido
• Não recomendado para acabamento fino
• Excelente para correção de ferramentas desgastadas

Concentração C75

• Boa durabilidade
• Corte estável
• Menor necessidade de dressagem

Velocidade recomendada

• Para 150 mm: 3.000 a 4.500 rpm (dependendo da liga e da máquina)

Comportamento em uso

• Baixa geração de calor (com refrigeração)
• Mantém forma por mais tempo
• Excelente repetibilidade dimensional

5. Vantagens

• Alta remoção de material (grão D46)
• Vida útil prolongada (C75)
• Estabilidade dimensional
• Menor vibração
• Ideal para afiação de fresas e serras de Wídia
• Perfil estreito permite afiação de geometrias delicadas
• Corte frio, reduz risco de microtrincas

6. Desenho / Perfil 4A2R

O perfil 4A2R é um tipo de pires fino, com:

• Face diamantada inclinada
• Borda ativa estreita (1,6 mm)
• Ideal para afiação de perfis e dentes de ferramentas
• Excelente para máquinas CNC e afiadoras manuais

Esse formato oferece:

• Contato suave
• Precisão elevada
• Menor desgaste lateral

OUTRAS CARACTERÍSTICAS DOS REBOLOS DIAMANTADOS:

GRANULOMETRIA

Operações que requerem maior remoção de material por passe exigem rebolos com grãos de diamante e CBN maiores, em contrapartida, as que requerem melhor acabamento superficial da peça exigem rebolos com grãos menores.

Os diferentes tamanhos de grãos de diamante e CBN são normalizados internacionalmente em padrões ASTM e FEPA, e são, normalmente, relacionados à operação a ser desempenhada de acordo com a tabela abaixo.

CONCENTRAÇÃO

• Diamante
  • 25 e 50: Operações planas ou internas; grandes áreas de contato; operações à seco, granulometrias mais finas; máquinas de baixo HP.
  • 75: Operações refrigeradas; médias áreas de contato; granulometrias médias; máquinas com alto HP.
  • 100: Pequenas áreas de contato; manutenção de perfil; operações refrigeradas; máquinas com alto HP.
• CBN

V120 | V180 | V240

VELOCIDADE

O número de rotações por minuto que o eixo da máquina deverá fazer, considerando-se o diâmetro do rebolo, pode ser verificado nas tabelas seguintes.

DUREZA

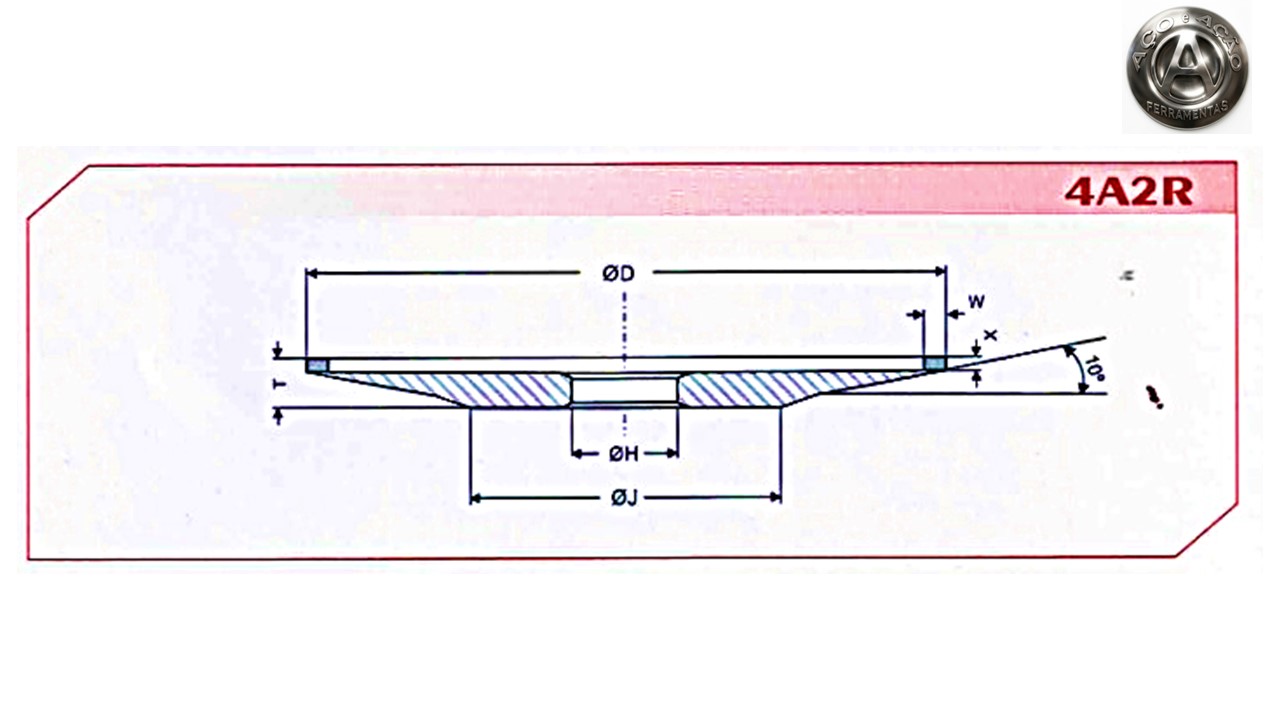

NA IMAGEM DO PRODUTO TEREMOS AS SEGUINTES REFERENCIAS:

• ØD: Diâmetro Externo principal.
• ØH: Diâmetro do Furo.
• ØJ: Diâmetro do flange central.
• T: Espessura total do conjunto.
• W: Largura da pista abrasiva inclinada.
• X: Espessura da camada de desgaste.
• E: Espessura do centro de fixação.
•

Legenda de Simbologia Técnica

Para garantir que não haja erros na hora de solicitar ou medir os itens, utilize esta referência:

IMPORTANTE

No intuito de prover maior qualidade e economia ao trabalho, no que diz respeito principalmente à obtenção da rugosidade desejada e ao aumento da vida útil do rebolo, devem ser observados fatores como:

• a precisão das máquinas e a rigidez do conjunto rebolo eixo flange.
• a composição e quantidade de fluido refrigerante (sua utilização proporciona temperaturas de trabalho mais amenas possibilitando o aumento da velocidade periférica do rebolo sem causar excessivo aquecimento).
