1. O que é o Rebolo Diamantado 14A1?

O 14A1 é um rebolo diamantado reto, com a camada abrasiva posicionada na face externa, muito usado em:

• Afiação de fresas de metal duro
• Afiação de ferramentas de corte de precisão
• Retífica plana de materiais duros

É um dos modelos mais comuns para afiação de fresas cilíndricas e ferramentas de geometria simples.

2. Características Técnicas

Dimensões

• Diâmetro externo: 150 mm
• Espessura da camada diamantada: 4 mm
• Altura da camada diamantada: 6 mm
• Furo central: 20 mm

Abrasivo

• Grão: D181
  • Grão médio (80–100 mesh)
  • Indicado para desbaste controlado e afiação com leve acabamento
• Concentração: C75
  • Concentração média
  • Excelente equilíbrio entre vida útil e agressividade

Liga

• Normalmente resinóide (R) ou metálica
• Para fresas, a mais comum é resinóide, pois corta mais frio e com menor vibração

3. Finalidades e Aplicações

O rebolo 14A1 é ideal para:

Afiação de:

• Fresas de metal duro (Wídia)
• Fresas de topo
• Fresas de canal
• Brocas especiais

• Ferramentas de corte de precisão



Processos:

• Afiação frontal
• Afiação periférica
• Correção de ângulos
• Retífica de acabamento médio

4. Aparência

O rebolo 14A1 apresenta:

• Corpo metálico (alumínio ou aço)
• Camada diamantada na face externa
• Perfil totalmente reto, sem inclinação
• Furo central de 20 mm
• Acabamento metálico polido com anel abrasivo escuro

5. Desempenho

Grão D181

• Remove material de forma eficiente
• Mantém bom controle dimensional
• Ideal para afiação de fresas sem queimar o metal duro

Concentração C75

• Excelente durabilidade
• Boa agressividade
• Indicado para uso refrigerado

Velocidade recomendada

• Para 150 mm: 3.000 a 4.500 rpm (dependendo da liga e da máquina)

6. Vantagens

• Alta precisão na afiação de fresas
• Vida útil longa devido ao diamante
• Menor desgaste da ferramenta
• Acabamento superior
• Menor geração de calor
• Estabilidade dimensional
• Ideal para metal duro, onde rebolos convencionais não funcionam

7. Desenho / Perfil 14A1

O perfil 14A1 é:

• Reto, com abrasivo na face externa
• Indicado para afiação de superfícies planas e arestas de fresas
• Permite contato uniforme e preciso
• Excelente para afiação frontal e periférica

OUTRAS CARACTERÍSTICAS DESSE MODELO DE REBOLO DIAMANTADO:

GRANULOMETRIA

Operações que requerem maior remoção de material por passe exigem rebolos com grãos de diamante e CBN maiores, em contrapartida, as que requerem melhor acabamento superficial da peça exigem rebolos com grãos menores.

Os diferentes tamanhos de grãos de diamante e CBN são normalizados internacionalmente em padrões ASTM e FEPA, e são, normalmente, relacionados à operação a ser desempenhada de acordo com a tabela abaixo.

CONCENTRAÇÃO

• Diamante
  • 25 e 50: Operações planas ou internas; grandes áreas de contato; operações à seco, granulometrias mais finas; máquinas de baixo HP.
  • 75: Operações refrigeradas; médias áreas de contato; granulometrias médias; máquinas com alto HP.
  • 100: Pequenas áreas de contato; manutenção de perfil; operações refrigeradas; máquinas com alto HP.
• CBN

V120 | V180 | V240

VELOCIDADE

O número de rotações por minuto que o eixo da máquina deverá fazer, considerando-se o diâmetro do rebolo, pode ser verificado nas tabelas seguintes.

DUREZA

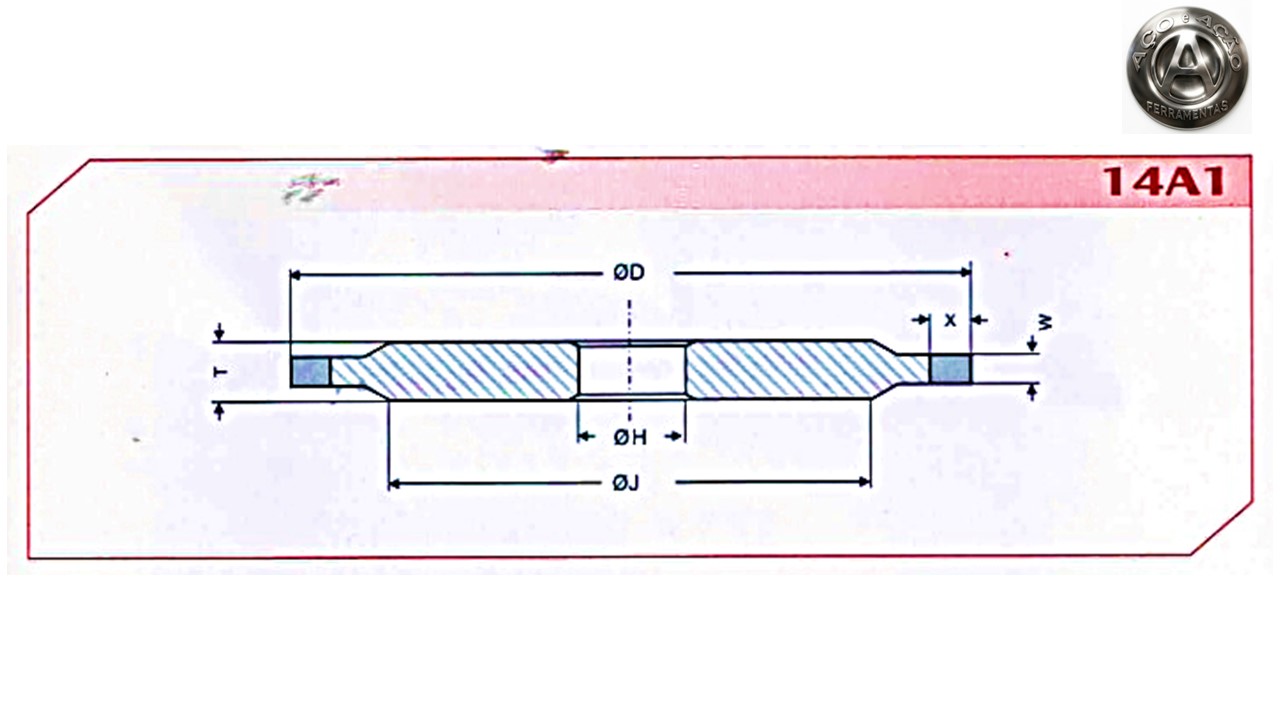

NA IMAGEM DO PRODUTO TEREMOS AS SEGUINTES REFERENCIAS:

• ØD: Diâmetro Externo principal.
• ØH: Diâmetro do Furo.
• ØJ: Diâmetro do flange central.
• T: Espessura total do conjunto.
• W: Largura da pista abrasiva inclinada.
• X: Espessura da camada de desgaste.
• E: Espessura do centro de fixação.
•

Legenda de Simbologia Técnica

Para garantir que não haja erros na hora de solicitar ou medir os itens, utilize esta referência:

IMPORTANTE

No intuito de prover maior qualidade e economia ao trabalho, no que diz respeito principalmente à obtenção da rugosidade desejada e ao aumento da vida útil do rebolo, devem ser observados fatores como:

• a precisão das máquinas e a rigidez do conjunto rebolo eixo flange.
• a composição e quantidade de fluido refrigerante (sua utilização proporciona temperaturas de trabalho mais amenas possibilitando o aumento da velocidade periférica do rebolo sem causar excessivo aquecimento).
