1. Rebolo Diamantado 4A2  é um rebolo do tipo pires (formato 4A2), projetado para afiação de fresas, serras e ferramentas de metal duro (Wídia). Ele utiliza grãos de diamante como abrasivo, garantindo alta precisão e longa vida útil.

2. Características Técnicas (modelo 150x10x4x20 – D91 C75)

Dimensões

• Diâmetro externo: 150 mm
• Largura da camada diamantada: 10 mm
• Altura da camada diamantada: 4 mm
• Furo central: 20 mm

Abrasivo

• Grão: D91 (grão fino, ideal para acabamento)
• Concentração: C75 (boa durabilidade e desempenho em afiação refrigerada)

Formato

• Tipo 4A2 – formato pires, comum em afiação de fresas e serras.

3. Finalidades e Aplicações

O rebolo é indicado para afiação de:

• Fresas de metal duro (Wídia)
• Serras circulares
• Ferramentas de corte em metal duro
• Peças de cerâmica, vidro e pedras preciosas (dependendo do grão e concentração)

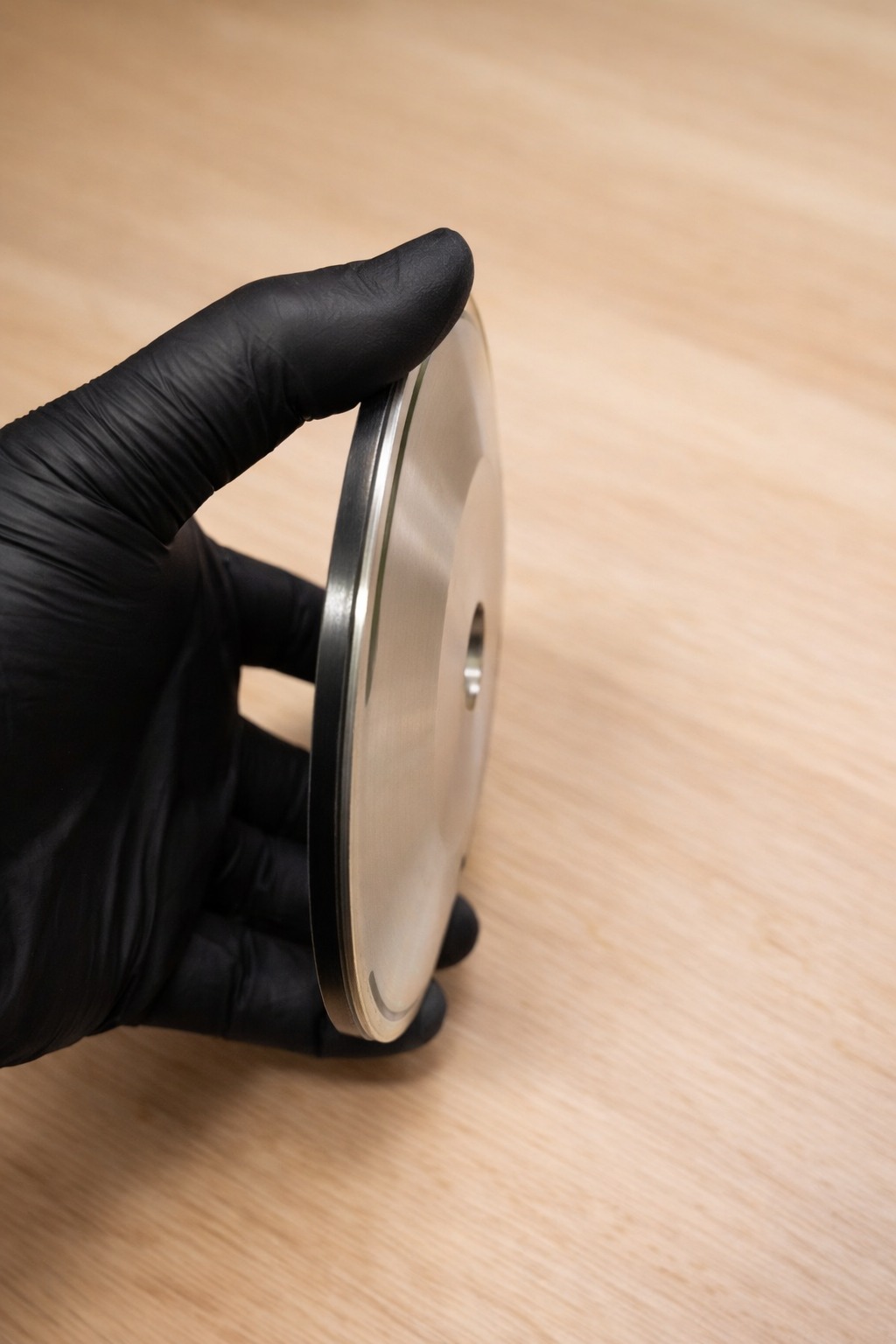

4. Aparência

O rebolo apresenta:

• Corpo metálico (geralmente alumínio ou aço)
• Borda diamantada em tom prateado ou dourado
• Furo central de 20 mm
• Formato cônico/pires característico do tipo 4A2

As imagens acima mostram exatamente esse tipo de construção.

5. Desempenho

O desempenho depende do grão e da concentração:

Grão D91

• Ideal para acabamento fino
• Remove menos material por passe
• Gera superfícies mais lisas

Concentração C75

• Excelente equilíbrio entre durabilidade e agressividade
• Indicado para máquinas com alto HP e uso refrigerado

Velocidade recomendada (para 150 mm – diamante)

• 2.550 a 3.800 rpm

6. Vantagens

• Alta precisão na afiação
• Maior vida útil comparado a rebolos convencionais
• Menor desgaste da máquina
• Melhor acabamento em ferramentas de Wídia
• Menor esforço do operador

7. Desenho / Formato 4A2

O formato 4A2 é conhecido como pires:

• Face diamantada inclinada
• Ideal para afiação de perfis
• Permite contato suave e preciso com a ferramenta
• Geometria otimizada para fresas e serras

OUTRAS CARACTERISTICAS DESSE TIPO DE REBOLO DIAMANTADO:

GRANULOMETRIA

Operações que requerem maior remoção de material por passe exigem rebolos com grãos de diamante e CBN maiores, em contrapartida, as que requerem melhor acabamento superficial da peça exigem rebolos com grãos menores.

Os diferentes tamanhos de grãos de diamante e CBN são normalizados internacionalmente em padrões ASTM e FEPA, e são, normalmente, relacionados à operação a ser desempenhada de acordo com a tabela abaixo.

CONCENTRAÇÃO

• Diamante
  • 25 e 50: Operações planas ou internas; grandes áreas de contato; operações à seco, granulometrias mais finas; máquinas de baixo HP.
  • 75: Operações refrigeradas; médias áreas de contato; granulometrias médias; máquinas com alto HP.
  • 100: Pequenas áreas de contato; manutenção de perfil; operações refrigeradas; máquinas com alto HP.
• CBN

V120 | V180 | V240

VELOCIDADE

O número de rotações por minuto que o eixo da máquina deverá fazer, considerando-se o diâmetro do rebolo, pode ser verificado nas tabelas seguintes.

DUREZA

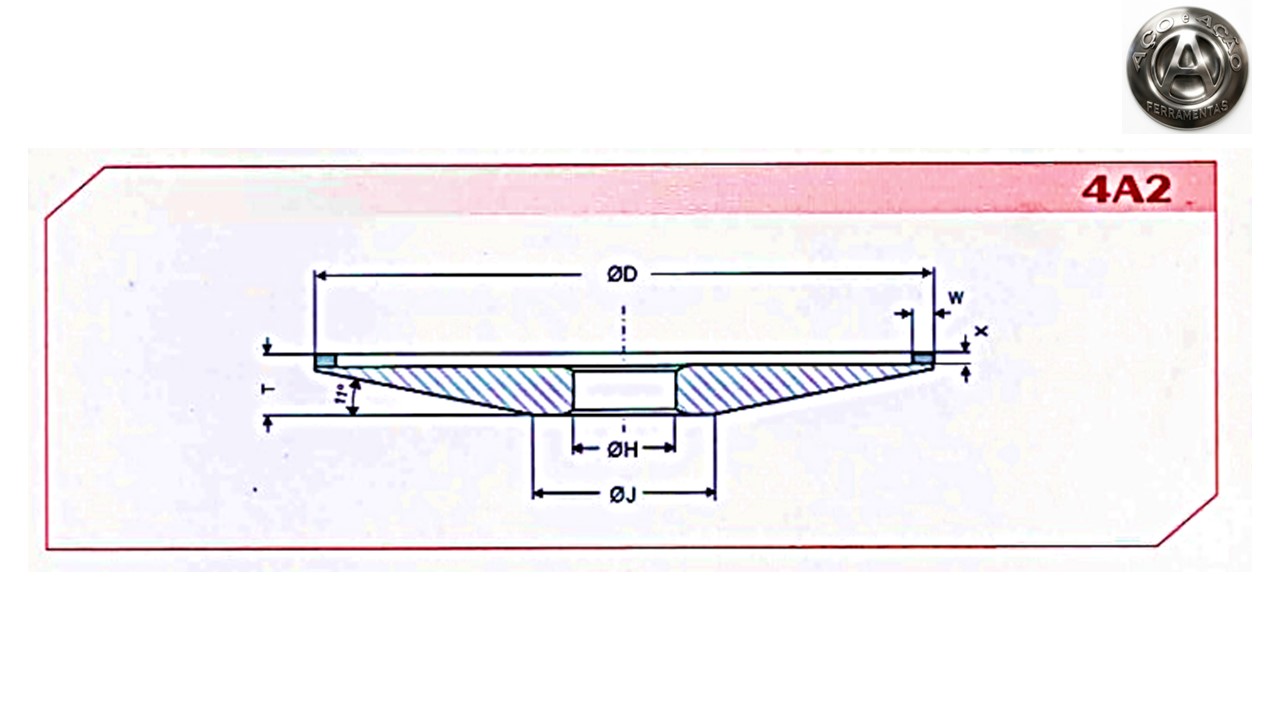

NA IMAGEM DO PRODUTO TEREMOS AS SEGUINTES REFERENCIAS:

• ØD: Diâmetro Externo principal.
• ØH: Diâmetro do Furo.
• ØJ: Diâmetro do flange central.
• T: Espessura total do conjunto.
• W: Largura da pista abrasiva inclinada.
• X: Espessura da camada de desgaste.
• E: Espessura do centro de fixação.
•

Legenda de Simbologia Técnica

Para garantir que não haja erros na hora de solicitar ou medir os itens, utilize esta referência:

IMPORTANTE

No intuito de prover maior qualidade e economia ao trabalho, no que diz respeito principalmente à obtenção da rugosidade desejada e ao aumento da vida útil do rebolo, devem ser observados fatores como:

• a precisão das máquinas e a rigidez do conjunto rebolo eixo flange.
• a composição e quantidade de fluido refrigerante (sua utilização proporciona temperaturas de trabalho mais amenas possibilitando o aumento da velocidade periférica do rebolo sem causar excessivo aquecimento).
