REBOLO DIAMANTADO 1A1 PARA SERRA 100X10X5X20 D181 C75
|
126 visualizações
R$ 480,00
Disponível sob encomenda
Reto Periférico: Rebolo plano com camada abrasiva na periferia. Usado para retificação cilíndrica externa e plana.
Rebolo para afiação lateral de serra.
Personalize seu produto
Preencha ou selecione as opções abaixo antes de adicionar ao carrinho.
O produto será fabricado sob encomenda conforme as opções preenchidas.
Pagamento 100% Seguro
90 dias contra defeitos de fabricação
Descrição do Produto
1. O que é o Rebolo Diamantado 1A1?
O 1A1 é o rebolo diamantado reto, o modelo mais tradicional e utilizado para:
- Afiação de serras de Wídia
- Afiação de dentes de serra circular
- Afiação de lâminas e ferramentas de corte
- Retífica plana de materiais duros
Ele possui face abrasiva plana, ideal para afiação precisa e controle dimensional.
2. Características Técnicas
Dimensões
- Diâmetro externo: 100 mm
- Largura da camada diamantada: 10 mm
- Altura da camada diamantada: 5 mm
- Furo central: 20 mm
Abrasivo
- Grão: D181
- Grão médio (aprox. 80–100 mesh)
- Ideal para afiação de dentes de serra com remoção moderada
- Concentração: C75
- Concentração média
- Excelente equilíbrio entre vida útil e agressividade
Liga
- Normalmente resinóide (R)
- Corta mais frio
- Menos vibração
Melhor acabamento
3. Finalidades e Aplicações
O rebolo 1A1 D181 C75 é indicado para:
Afiação de serras:
- Serras de Wídia (metal duro)
- Serras de madeira
- Serras de alumínio
- Serras de MDF/MDP
- Serras de corte fino
Processos:
- Afiação de dentes
- Correção de ângulo de ataque
- Afiação de topo e flanco
- Retífica de acabamento médio

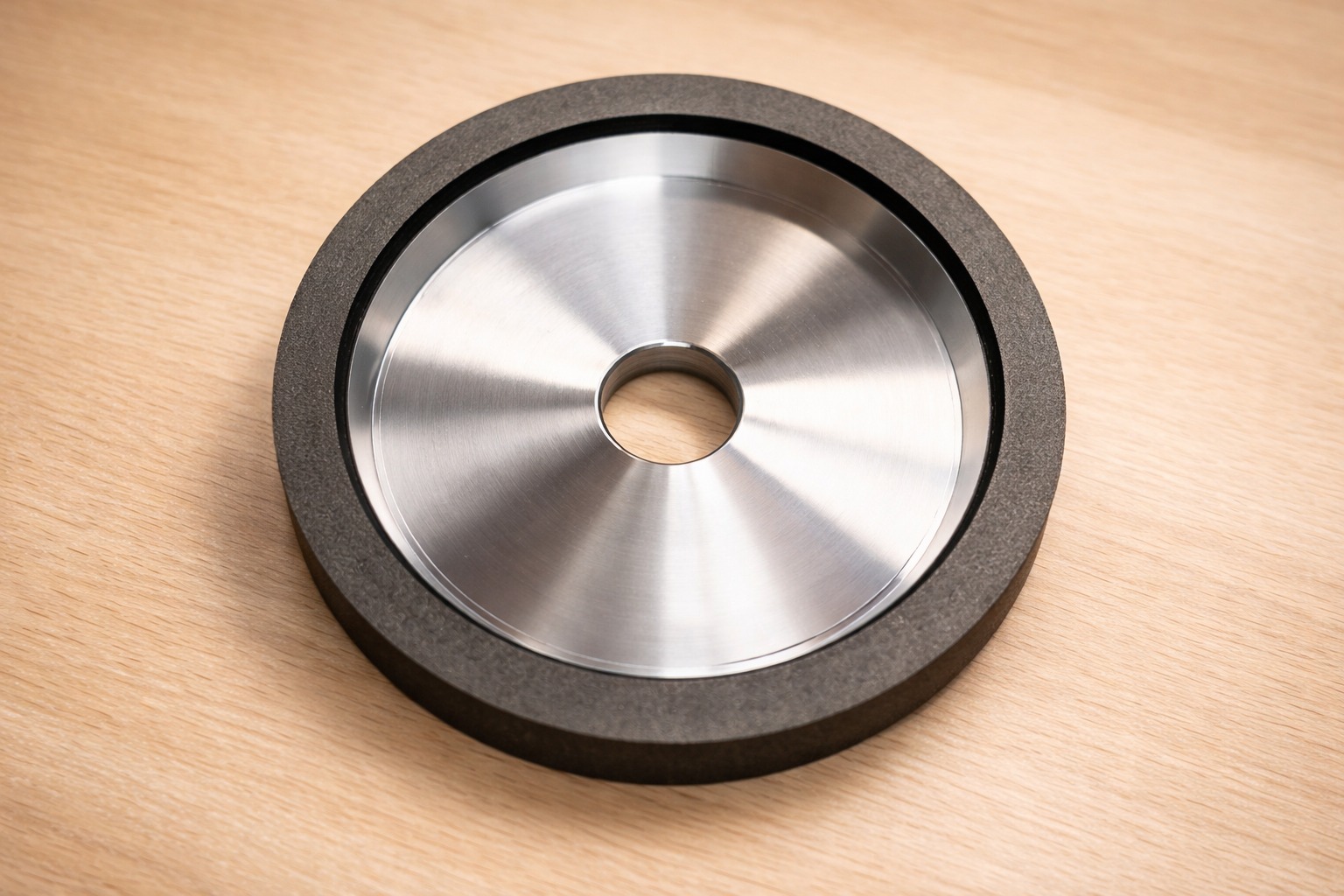

4. Aparência
Com base nas imagens acima, o rebolo apresenta:
- Corpo metálico (alumínio ou aço)
- Anel diamantado na borda externa
- Perfil totalmente reto
- Furo central de 20 mm
- Acabamento metálico polido com abrasivo escuro
5. Desempenho
Grão D181
- Remove material de forma eficiente
- Mantém bom controle do perfil do dente
- Ideal para afiação de serras sem lascar o metal duro
Concentração C75
- Excelente durabilidade
- Boa agressividade
- Indicado para uso com refrigeração
Velocidade recomendada
- Para 100 mm: 4.500 a 6.000 rpm (dependendo da máquina e da liga)
6. Vantagens
- Alta precisão na afiação dos dentes
- Vida útil longa devido ao diamante
- Menor desgaste da serra
- Acabamento superior
- Menor geração de calor
- Estabilidade dimensional
- Ideal para serras de Wídia, onde rebolos comuns não funcionam

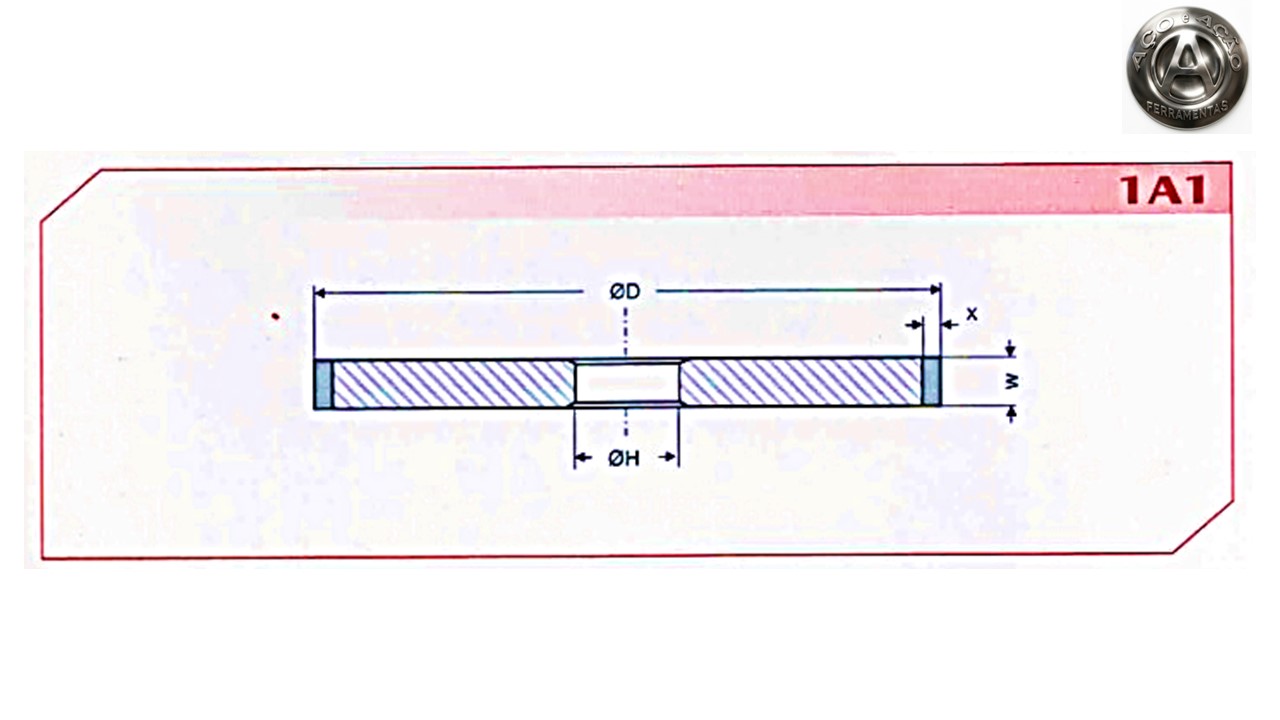

7. Desenho / Perfil 1A1
O perfil 1A1 é:
- Reto, com abrasivo na face externa
- Ideal para afiação de superfícies planas e dentes de serra
- Permite contato uniforme e preciso
- Excelente para afiação frontal e lateral
OUTRAS CARACTERÍSTICAS DOS REBOLOS DIAMANTADOS:
GRANULOMETRIA
Operações que requerem maior remoção de material por passe exigem rebolos com grãos de diamante e CBN maiores, em contrapartida, as que requerem melhor acabamento superficial da peça exigem rebolos com grãos menores.
Os diferentes tamanhos de grãos de diamante e CBN são normalizados internacionalmente em padrões ASTM e FEPA, e são, normalmente, relacionados à operação a ser desempenhada de acordo com a tabela abaixo.
Padrão ASTM | Padrão FEPA | Operação |
60 / 80 | 252 | alto desbaste |
80 / 100 | 181 | desbaste |
100 / 120 | 151 | semi-desbaste |
120 / 140 | 126 | semi-desbaste |
140 / 170 | 107 | acabamento |
170 / 200 | 91 | acabamento |
200 / 230 | 76 | acabamento |
230 / 270 | 64 | acabamento |
270 / 325 | 54 | acabamento fino |
325 / 400 | 46 | acabamento fino |
| 7/15/30 | polimento |
CONCENTRAÇÃO
- Diamante
- 25 e 50: Operações planas ou internas; grandes áreas de contato; operações à seco, granulometrias mais finas; máquinas de baixo HP.
- 75: Operações refrigeradas; médias áreas de contato; granulometrias médias; máquinas com alto HP.
- 100: Pequenas áreas de contato; manutenção de perfil; operações refrigeradas; máquinas com alto HP.
- CBN
V120 | V180 | V240
VELOCIDADE
O número de rotações por minuto que o eixo da máquina deverá fazer, considerando-se o diâmetro do rebolo, pode ser verificado nas tabelas seguintes.
OPERAÇÕES REFRIGERADAS | |||||
ret. externa | ret. interna | ret. cilíndrica | afiação | ||
Abrasivo | Velocidades em m/s | ||||
| diamante | 20 à 30 | 10 à 20 | 20 à 30 | 18 à 28 | |
| cbn | 22 à 35 | 18 à 30 | 25 à 35 | 20 à 30 | |
Diâm. (mm) | Abrasivo | Velocidades em r.p.m. | |||
75 | diamante | 5.100 à 7.650 | 2.570 à 5.100 | 5.100 à 7.650 | 4.580 à 7.150 |
| cbn | 5.600 à 8.900 | 4.580 à 7.650 | 5.600 à 8.900 | 5.100 à 7.650 | |
100 | diamante | 3.830 à 5.750 | 1.920 à 3.830 | 3.830 à 5.750 | 3.440 à 5.350 |
| cbn | 4.800 à 6.700 | 3.440 à 5.750 | 4.800 à 6.700 | 3.830 à 5.750 | |
125 | diamante | 3.050 à 4.600 | 1.540 à 3.050 | 3.050 à 4.600 | 2.750 à 4.300 |
| cbn | 3.400 à 5.350 | 2.750 à 4.600 | 3.400 à 5.350 | 3.050 à 4.600 | |
150 | diamante | 2.550 à 3.800 | 1.270 à 2.550 | 2.550 à 3.800 | 2.290 à 3.600 |
| cbn | 2.800 à 4.450 | 2.290 à 3.800 | 2.800 à 4.450 | 2.550 à 3.800 | |
175 | diamante | 2.200 à 3.250 | 1.090 à 2.200 | 2.200 à 3.250 | 1.970 à 3.050 |
| cbn | 2.400 à 3.800 | 1.970 à 3.250 | 2.400 à 3.800 | 2.200 à 3.250 | |
200 | diamante | 1.910 à 3.850 | 950 à 1.910 | 1.910 à 3.850 | 1.720 à 2.700 |
| cbn | 2.100 à 3.350 | 1.720 à 3.850 | 2.100 à 3.350 | 1.910 à 3.850 | |
250 | diamante | ||||
Especificações Técnicas
| SKU | 1A1 |
|---|---|
| Categoria | Rebolo Diamantado para Afiação |
